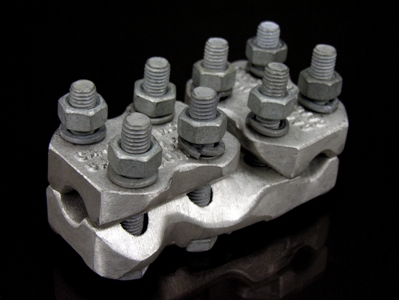

TCA | Derivação “ T ” aparafusado cabo à cabo
Aplicação e Características: Utilizado em redes de distribuição de energia elétrica.
Material: Liga de alumínio fundido.
Tensão de Trabalho: Até 138kV.
Normas: NBR 11.788.
Acessórios: Parafusos, porcas, arruelas de pressão em aço carbono galvanizado à quente à pedido, aço inoxidável, bronze silício ou bronze silício estanhado.
A Polimetal se reserva o direito de alterar qualquer especificação sem aviso prévio.
Tabela Técnica
Imprimir
Referência Condutor Figura Dimensões (mm)
Passagem Derivação
CA ou CU CAA CA ou CU CAA L±3 C±3

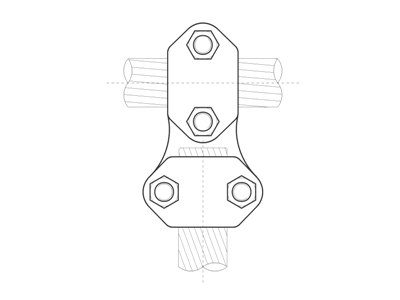

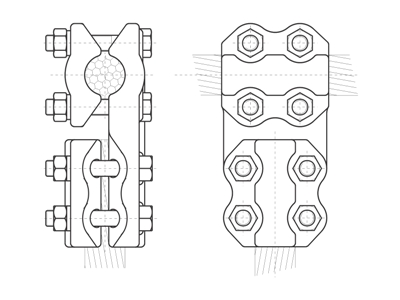

TCA 36 36 F1 - 2 3 (6-1) F1 - 2 3 (6-1) 1 48 115
TCA 37 36 F1/0 - 1 2 (6-1,7-1) F1 - 2 3 (6-1)
TCA 37 37 F1/0 - 1 2 (6-1,7-1)
TCA 38 36 F2/0 - 1/0 1 (6-1) F1 - 2 3 (6-1)
TCA 38 37 F1/0 - 1 2 (6-1,7-1)
TCA 38 38 F2/0 - 1/0 1 (6-1)
TCA 40 36 F3/0 - 2/0 1/0 (6-1) F1 - 2 3 (6-1)
TCA 40 37 F1/0 - 1 2 (6-1,7-1)
TCA 40 38 F2/0 - 1/0 1 (6-1)
TCA 40 40 F3/0 - 2/0 1/0 (6-1)
TCA 42 36 F4/0 - 3/0 2/0 (6-1) F1 - 2 3 (6-1)
TCA 42 37 F1/0 - 1 2 (6-1,7-1)
TCA 42 38 F2/0 - 1/0 1 (6-1)
TCA 42 40 F3/0 - 2/0 1/0 (6-1)
TCA 42 42 F4/0 - 3/0 2/0 (6-1) 2 70 136.5
TCA 44 36 4/0 3/0 (6-1) F1 - 2 3 (6-1) 1 48 115
TCA 44 37 F1/0 - 1 2 (6-1,7-1)
TCA 44 38 F2/0 - 1/0 1 (6-1)
TCA 44 40 F3/0 - 2/0 1/0 (6-1)
TCA 44 42 F4/0 - 3/0 2/0 (6-1) 2 70 136.5
TCA 44 44 4/0 3/0 (6-1)
TCA 50 36 250 - 266,8 4/0 (6-1) F1 - 2 3 (6-1) 1 48 115
TCA 50 37 F1/0 - 1 2 (6-1,7-1)
TCA 50 38 F2/0 - 1/0 1 (6-1)
TCA 50 40 F3/0 - 2/0 1/0 (6-1)
TCA 50 42 F4/0 - 3/0 2/0 (6-1) 2 70 136.5
TCA 50 44 4/0 3/0 (6-1)
TCA 50 50 250 - 266,8 4/0 (6-1)
TCA 54 38 300 266,8 (26-7,30-7) F2/0 - 1/0 1 (6-1) 1 48 117.5
TCA 54 40 F3/0 - 2/0 1/0 (6-1)
TCA 54 42 F4/0 - 3/0 2/0 (6-1) 2 70 140
TCA 54 44 4/0 3/0 (6-1)
TCA 54 50 250 - 266,8 4/0 (6-1)
TCA 54 54 300 266,8 (26-7,30-7)
TCA 58 38 336,4 - 350 300 (26-7,30-7) F2/0 - 1/0 1 (6-1) 1 48 117.5
TCA 58 40 F3/0 - 2/0 1/0 (6-1)
TCA 58 42 F4/0 - 3/0 2/0 (6-1) 2 76 140
TCA 58 44 4/0 3/0 (6-1)
TCA 58 50 250 - 266,8 4/0 (6-1)
TCA 58 54 300 266,8 (26-7,30-7)
TCA 58 58 336,4 - 350 300 (26-7,30-7) 146
TCA 62 38 397,5 - 400 336,4(26-7,30-7) F2/0 - 1/0 1 (6-1) 1 48 117.5
TCA 62 40 F3/0 - 2/0 1/0 (6-1)
TCA 62 42 F4/0 - 3/0 2/0 (6-1) 2 76 140
TCA 62 44 4/0 3/0 (6-1)
TCA 62 50 250 - 266,8 4/0 (6-1)
TCA 62 54 300 266,8 (26-7,30-7)
TCA 62 58 336,4 - 350 300 (26-7,30-7) 146
TCA 62 62 397,5 - 400 336,4 (26-7,30-7)
TCA 70 40 450-500 397,5 (26-7,30-7)- 477 (18-1) F3/0 - 2/0 1/0 (6-1) 1 48 121
TCA 70 42 F4/0 - 3/0 2/0 (6-1) 2 76 143
TCA 70 44 4/0 3/0 (6-1)
TCA 70 50 250 - 266,8 4/0 (6-1)
TCA 70 54 300 266,8 (26-7,30-7)
TCA 70 58 336,4 - 350 300 (26-7,30-7) 150
TCA 70 62 397,5 - 400 336,4 (26-7,30-7)
TCA 70 70 450 - 500 397,5 (26-7,30-7)
477 (18-1)
TCA 74 40 550 - 600 477 (26-7,30-7) F3/0 - 2/0 1/0 (6-1) 1 48 124
TCA 74 42 F4/0 - 3/0 2/0 (6-1) 2 82.5 146
TCA 74 44 4/0 3/0 (6-1)
TCA 74 50 250 - 266,8 4/0 (6-1)
TCA 74 54 300 266.8
TCA 74 58 336,4 - 350 300 152.5
TCA 74 62 397,5 - 400 336.4
TCA 74 70 450 - 500 397,5 (26-7,30-7)
TCA 74 74 477 (18-1)
550 - 600 477 (26-7,30-7)
TCA 76 40 636 500 (30-7) 605 (54-7) F3/0 - 2/0 1/0 (6-1) 1 48 121
TCA 76 42 F4/0 - 3/0 2/0 (6-1) 2 82.5 146
TCA 76 44 4/0 3/0 (6-1)
TCA 76 50 250 - 266,8 4/0 (6-1)
TCA 76 54 300 266.8
TCA 76 58 336,4 - 350 300 152
TCA 76 62 397,5 - 400 336.4
TCA 76 70 450 - 500 397,5 (26-7,30-7)
477 (18-1)
TCA 76 74 550 - 600 477 (26-7,30-7) 159
TCA 76 76 636 500 (30-7)
605 (54-7)
TCA 80 40 700 - 750 605 (26-7) 636 (30-19) F3/0 - 2/0 1/0 (6-1) 1 48 124
TCA 80 42 F4/0 - 3/0 2/0 (6-1) 2 82.5 146
TCA 80 44 4/0 3/0 (6-1)
TCA 80 50 250 - 266,8 4/0 (6-1)
TCA 80 54 300 266.8
TCA 80 58 336,4 - 350 300 152
TCA 80 62 397,5 - 400 336.4
TCA 80 70 450 - 500 397,5 (26-7,30-7)
477 (18-1)
TCA 80 74 550 - 600 477 (26-7,30-7) 159
TCA 80 76 636 500 (30-7)
605 (54-7)
TCA 80 80 700 - 750 605 (26-7)
636 (30-19)
TCA 83 40 795 - 874,5 715.5 F3/0 - 2/0 1/0 (6-1) 1 48 127
TCA 83 42 F4/0 - 3/0 2/0 (6-1) 83 146
TCA 83 44 4/0 3/0 (6-1)
TCA 83 50 250 - 266,8 4/0 (6-1)
TCA 83 54 300 266.8
TCA 83 58 336,4 - 350 300 152.5
TCA 83 62 397,5 - 400 336.4
TCA 83 70 450 - 500 397,5 (26-7,30-7)
477 (18-1)
TCA 83 74 550 - 600 477 (26-7,30-7)
TCA 83 76 636 500 (30-7) 162
605 (54-7)
TCA 83 80 700 - 750 605 (26-7)
636 (30-19)
TCA 83 83 795 - 874,5 715.5
TCA 84 70 900 -1000 795 - 874,5 450 - 500 397,5 (26-7,30-7) 88.9 159
477 (18-1)
TCA 84 74 550 - 600 477 (26-7,30-7) 165
TCA 84 76 636 500 (30-7)
605 (54-7)
TCA 84 80 700 - 750 605 (26-7)
636 (30-19)
TCA 84 83 795 - 874,5 715.5
TCA 84 84 900 - 1000 795 - 874,5
TCA 85 70 1033,5 - 1113 900 (54-7) 954 (54-7) 450 - 500 397,5 (26-7,30-7) 2 88.9 158.7
477 (18-1) 165.1
TCA 85 74 550 - 600 477 (26-7,30-7)
TCA 85 76 636 500 (30-7)
605 (54-7)
TCA 85 80 700 - 750 605 (26-7)
636 (30-19)
TCA 85 85 795 - 874,5 715.5
TCA 85 84 900 - 1000 795 - 874,5 171.4
TCA 85 85 1033,5 - 1113 900 (54-7)
954 (54-7)
TCA 90 70 1192,5 - 1351,5 1033,5 (54-7) 1192,5 (54-19) 450 - 500 397,5 (26-7,30-7) 161.9
477 (18-1)
TCA 90 74 550 - 600 477 (26-7,30-7) 168.3
TCA 90 76 636 500 (30-7)
605 (54-7)
TCA 90 80 700 - 750 605 (26-7)
636 (30-19)
TCA 90 83 795 - 874,5 715.5
TCA 90 84 900 - 1000 795 - 874,5 174.6
TCA 90 85 1033,5 - 1113 900 (54-7)
954 (54-7)
TCA 90 90 1192,5 - 1351,5 1033,5 (54-7)
1192,5 (54-19)
TCA 94 70 1400 - 1600 1272 (54-19) 1431 (54-19) 450 - 500 397,5 (26-7,30-7) 95.2 165.1
477 (18-1)
TCA 94 74 550 - 600 477 (26-7,30-7) 171.4
TCA 94 76 636 500 (30-7)
605 (54-7)
TCA 94 80 700 - 750 605 (26-7)
636 (30-19)
TCA 94 83 795 - 874,5 715.5
TCA 94 84 900 - 1000 795 - 874,5 177.8
TCA 94 85 1033,5 - 1113 900 (54-7)
954 (54-7)
TCA 94 90 1192,5 - 1351,5 1033,5 (54-7)
1192,5 (54-19)
TCA 94 94 1400 - 1600 1272 (54-19) 184.1
1431 (54-19)
