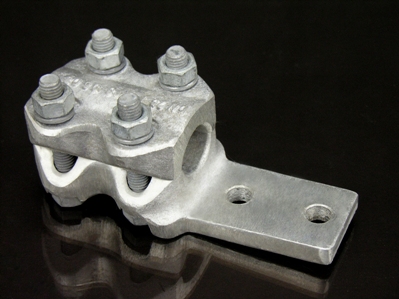

TBC | Terminal reto aparafusado tubo à barra
Aplicação e Características: Utilizado em redes de distribuição de energia elétrica.
Material: Liga de alumínio fundido.
Tensão de Trabalho: Até 138kV.
Normas: NBR 11.788.
Acessórios: Parafusos, porcas, arruelas de pressão em aço carbono galvanizado à quente à pedido, aço inoxidável, bronze silício ou bronze silício estanhado.
A Polimetal se reserva o direito de alterar qualquer especificação sem aviso prévio.
Tabela Técnica
Imprimir

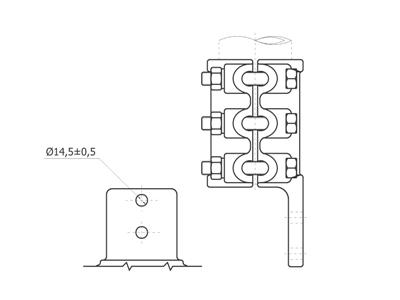

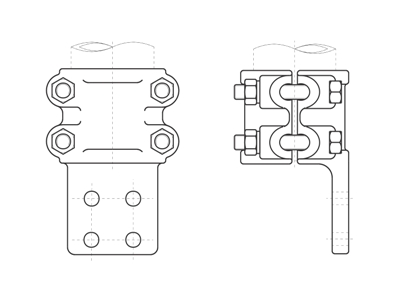

Referência Tubo (IPS) Figura Dimensões (mm)
A±2 B±2 D C±2 R±2 L±2
TBC 01 2N 3/4 2 82 41 M12 165 10 71
TBC 01 4N 1 76
TBC 02 2N 1 2 89 48 171 78
TBC 02 4N 1 76
TBC 03 2N 1.1/4 2 95 57 178 11 87
TBC 03 4N 1 76
TBC 04 2N 1.1/2 2 102 63 190 13 92
TBC 04 4N 1 76
TBC 05 2N 2 2 108 70 114
TBC 05 4N 1 76
TBC 06 2N 2.1/2 2 114 95 M16 197 17 127
TBC 06 4N 1
TBC 07 2N 3 2 127 111 211 143
TBC 07 4N 1
TBC 08 4N 3.1/2 140 121 224 21 155
TBC 09 4N 4 152 133 236 168
TBC 10 4N 4.1/2 3 165 157 251 181
TBC 11 4N 5 178 165 265 195
TBC 12 4N 6 203 194 292 24 222
